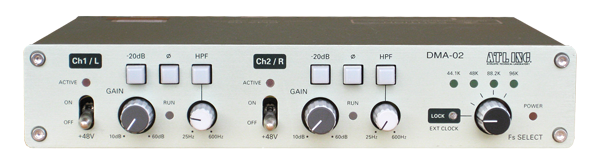

Microphone Amplifier With The Digital Output  DMA-02


DMA-02 は、ポータブルで高性能を実現した2チャンネルマイクプリアンプです。
ミキシングコンソールのマイク入力が不足する場合や、既存のマイクプリアンプの音色に不満がある場合など、高性能マイクプリアンプを要求する用途に真価を発揮します。 アナログ2チャンネル入力/2チャンネル出力のほかに、高性能 A/D コンバータによるデジタル出力も搭載していますので、デジタルミキシングコンソールのヘッドアンプとして使用した場合にも高品位な音色が得られます。内部のデジタル信号処理は24bitで、サンプリング周波数は44.1KHz/48KHz/88.2KHz/96KHzを選択可能です。またワードクロック入力にも対応していますので、複数台の DMA-02 を同期運用することもできます。


Specification
(アナログ部)
    周波数特性   : 20Hz 〜 30kHz (±0.5dB)
    THD+N   : 0.03% 以下 (20Hz〜20kHz / +14dBu 出力時)
    等価入力雑音(E.I.N)   : −128dBu 以下 (20Hz〜20kHz / Rs=150Ω / True RMS)
    Ch間クロストーク   : 70dB 以下 (20Hz〜20kHz / Rs=150Ω / +14dBu 出力時)
    S/N比   : 72dB 以上 (20Hz〜20kHz / Rs=150Ω / + 4dBu 出力時)
    ダイナミックレンジ   : 92dB 以上 (20Hz〜20kHz / Rs=150Ω / +24dBu 出力時)
(デジタル部)
    周波数特性   : 20Hz 〜 25kHz (±0.5dB / fs=96kHz)
    THD+N   : 0.003% 以下 (fs=96kHz / 1kHzフルスケール)
    残留ノイズ   : フルスケールに対して −110dB 以下
コントロール
    ゲイン設定   : +10dB 〜 +60dB
    PAD   : IN / OUT(−20dB)
    ハイパスフィルター   : IN / OUT(−12dB oct / fc 25Hz 〜 600Hz 可変)
    位相切替   : Normal / Invert
    +48Vファンタムパワー   : ON / OFF
アナログインプット
    チャンネル数   : 2ch
    最大入力レベル   : +30dBu(−20dB PAD IN)
    入力インピーダンス   : 6KΩ 以上
アナログアウトプット
    チャンネル数   : 2ch
    最大出力レベル   : +24dBu
    出力インピーダンス   : 50Ω 以下
デジタルアウトプット
    フォーマット   : AES3-1992(Single Wire)
    サンプリングレート   : 44.1kHz / 48kHz / 88.2kHz / 96kHz 切替
    データ長   : 24bit
    信号レベル   : RS-422 相当
    コネクタ   : XLR-3-32 タイプ
    A/Dコンバータ   : アドバンストマルチビット ΔΣ型 24bit 64倍オーバーサンプリング
    ワードクロックインプット   : 外部同期用ワードクロック入力(44.1kHz / 48kHz / 88.2kHz / 96kHz)
    ワードクロックスルーアウトプット   : 上記ワードクロックのスルー出力
    電源   : 付属 AC アダプタによる DC 電源(DC12V/1.2A)
    消費電力   : 23VA (ACアダプター消費電力)
    外形寸法   : 220(W) x 42(H) x 163(D) mm (突起部含まず) 220(W) x 42(H) x 205(D) mm
 (つまみ、ターミネータを含む最大寸法)
    重量   : 1.3kg
