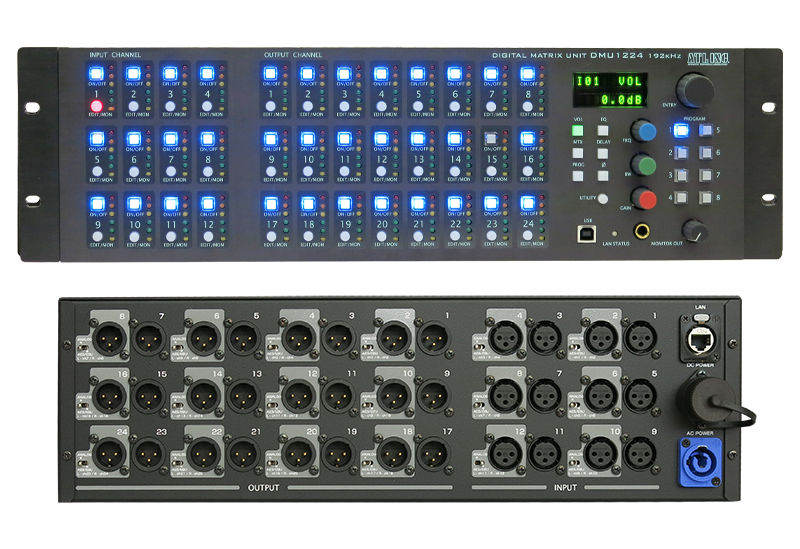

Digital matrix unit  DMU1224


12in 24outのデジタルマトリックスユニット
フロントパネル操作で各chへのSENDやON/OFF,検聴,極性,PEQ,Delayを設定
マトリックスの設定状態が一目でわかるパネルUI
フロントパネルで8つのプログラムメモリー
各チャンネルにON/OFFスイッチ 入出力モニター(検聴)&セレクトスイッチ
特別仕様オプションで背面USBコネクタによるデジタル入力機能

専用ソフトウェアによる外部コントロール

入出力はXLRコネクター
3Uラックマウントサイズ
全入出力にレベルメーター
入出力はアナログ/デジタル切替式

  【ADC】 192kHz/32bit (内部処理40bit) SRC内蔵
  【DAC】 192kHz/24bit
  【INPUT】 12ch
  【OUTPUT】 24ch

Specification
定格
  入力 :   12ch (デジタル/アナログ切替)
  デジタル入力 :   AES3-1992(アナログ入力との切替式) fs32kHz~192kHz
 注)CCITT J17 フィルタは未対応
  出力 :   24ch (デジタル/アナログ切替)
  デジタル出力 :   AES3-1992(アナログ出力との切替式) fs192KHz
  ヘッドフォン出力 :   1ch(L/R)
  その他 :   外部コントロール用USB端子、外部コントロール用LAN端子
  電源 :   AC100V-240V(50/60Hz)、100VA / 別売専用DC電源端子付
  外形寸法 :   EIA規格3U、482(W)×132(H)×366(D)mm
仕様
  <入力チャンネル>
  電子バランス :   入力インピーダンス約20kΩ
  メーター :   5 ポイントLEDメーター
  その他 :

EDIT/MONITORスイッチ、EDIT LED、ON / OFFスイッチ
8 ポイントPEQ、ディレイ、センドボリューム


  <出力チャンネル>
  電子バランス   : 出力インピーダンス 50Ω
  マトリックス出力 :   入力:ミックス 1~12、ゲイン-∞~+10dB 可変
EDIT/MONITORスイッチ、EDIT LED、ON / OFFスイッチ、
8 ポイントPEQ、ディレイ、出力ボリューム
  モニター出力 :   ヘッドフォーンボリューム
  オシレーター出力 :   セレクトスイッチ、1kHz/Pink Noise/OFF
アナログ入出力特性 (入出力ユニティー設定時)
  最大入力レベル :   +24dBu (バランス)
  最大出力レベル :   +24dBu (バランス、600Ω負荷)
  周波数特性 :   +0.5dB/-1dB 20Hz~50kHz、600Ω負荷
  全高調波歪率 :   0.01%以下 @1kHz 600Ω負荷 (測定器フィルタ10Hz~22kHz)
  ■ 設定操作系
  <入出力設定操作>
  ゲイン :   -∞~+15dB、0.1dB単位
  イコライザー :   パラメトリック、+-18dB, 0.1dB単位、0.05oct~3oct、
15Hz~20kHz、8バンド
  ディレイ :   0~800ms、0.01ms単位
  ポラリティ :   NORM/INV
  <メモリー操作>   : 8シーン、スイッチ操作にて切替
