M2820H

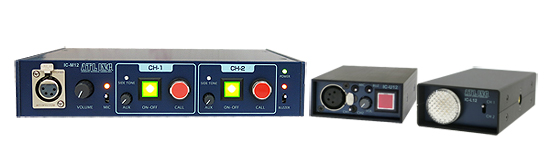

IC-M12 Master Station IC-U12 User Station IC-L12 Call Lamp


IC-M12
IC-M12 rearview
IC-U12
寸法図

Drawing Sheet
Master Station

IC-M2
PDF (155 KB)
DXF (1.45MB)

Drawing Sheet
User Station

IC-U2
PDF (105 KB)
DXF (844 KB)
Drawing Sheet
Call Lamp

IC-L2
PDF (89.1 KB)
DXF (897 KB)
Connection
Example

Manual



2ch Intercom system  IC-M12/U12/L12


悪条件下でクリアーな会話が可能なインターカムシステム
一本のマイクケーブルで2回線の通話
呼び出しはブザー(ON-OFF)とランプ
外部ライン信号を通話回線上にミックス可能
初代のIC-M12/U12からハーフサイズに小型化
オプション : ヘッドセット型あるいは電話型受話器、呼び出しランプ


Specification
マスターステーション
  使用可能ヘッドセット   : ダイナミック型マイクロフォン(低インピーダンス)ヘッドフォン8Ω以上
  ヘッドセット用コネクター   : XLR4-31-F77
  ヘッドフォン及びスピーカー出力   : 最大0.6W(8Ω負荷)
  インターカムライン用コネクター   : NC3FAH1-D XLR3F / NC3MAH-0 XLR3M
  AUX IN   : バランス、入力インピーダンス、47kΩ
  コントロール
  : ヘッドフォンボリューム、マイクON/OFF SW、チャンネルセレクトSW(x2)、コールSW & ランプ(x2)、
 AUXセンドボリューム(x2)、 呼び出しブザーON/OFF SW、サイドトーンキャンセラー(x2)、
 電源ON/OFF SW

  電源   : 100V-240V 150VA 50/60Hz
  外形寸法 (mm)   : 224 (W) x 44 (H) x 212 (D) (前後ボリュームつまみ/コネクターを含む)
  重量   : 1.43 Kg

ユーザーステーション
  使用可能ヘッドセット   : ダイナミック型マイクロフォン(低インピーダンス)ヘッドフォン8Ω以上
  ヘッドセット用コネクター   : XLR4-31-F77
  ヘッドフォン及びスピーカー出力   : 最大0.6W(8Ω負荷)
  インターカムライン用コネクター   : NC3FAV1-D XLR3F / NC3MAV-0 XLR3M
  コントロール   : ヘッドフォンボリューム、マイクON/OFF SW、チャンネルセレクトSW、コールSW &
 ランプ呼び出しブザーON/OFF SW、サイドトーンキャンセラー

  外形寸法 (mm)   : 70 (W) x 30 (H) x 120 (D)
  重量   : 0.27 Kg
