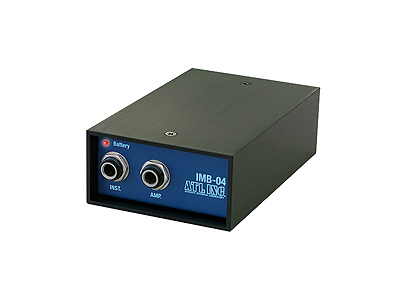

Direct Box  IMB-04



ジェンセントランスフォーマーを搭載した高音質 ダイレクトボックス
幅広いラインソースに対応するダイレクトボックス
バッテリーとファンタム自動切り替え
シンプルな操作性
アクティブとパッシブの切り替え選択



Specification
  入力インピーダンス   : パッシブ時 /40kΩ
      : アクティブ時 /9MΩ
  出力インピーダンス   : 600オーム以下
  最大出力レベル   : 17dBu (1kHz,THD/0.1%)
  歪み率   : THD:0.009%以下 (1kHz,0dB)
  入力コネクター   : ステレオフォーンジャック
  出力コネクター   : XLR-3-32-F77
  スイッチ類   : アクティブ-パッシブ、グランド切替
  電池レベル表示   : 入力フォーンジャック挿入時フラッシュ点灯
  電源供給   : +48Vファンタム電源/006P 自動切替(100時間以上)
  外形寸法 (mm)   : 80 (W) x 40 (H) x 135 (D) 黒色アルマイト仕上げアルミ押し出し材
  重量   : 650 g
