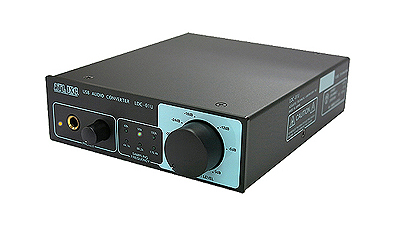

USB Audio Converter  LDC-01U



LDC-01U は、現在ネット配信されている最高音質 の音源をそのまま忠実にアナログ変換できるUSB-DAC です。ハイレゾ音源(16ビット@44.1kHzよりハイスペックの音源を言います) は、一般にはネット配信され、PCにダウンロードして、PC内のDAC(デジ タルアナログ変換)によりアナログ信号に変換されます。PC内蔵のDAC は、オーディオ専用の変換スペックが確保されていないため、上記のよ うな再生法では、折角のハイレゾ音源の音質は大きく損なわれてしまいます。

PCに保存されたデジタルオーディオデータをUSBポートを経由してLDC-01U に転送することで、音質を損なうことなく電子バランスのアナログ信号と して出力できます。 出力レベルはアッテネータにて調整可能です。また、内蔵の高音質・高出力ヘッドフォン端子を経由して、XLR出力レベル に関係なく、変換されたアナログ信号の音質を好みの音量でモニターでき ます。

LDC-01Uは、24ビット@192kHzまでのデジタルデータに対応していますので、 現在ネット配信されている最高音質の音源をそのまま忠実にアナログ変換できるUSB-DACです。



Specification
   入力   USB2.0 Audio Class 2.0
  対応サンプリング周波数   : 44.1kHz/48kHz/88.2kHz/96kHz/176.4kHz/192kHz
  対応フォーマット   : 16/24bit PCM
  外形寸法   : 142(W) x 44(H) x 169(D) mm (つまみを含む最大寸法)
  重量   : :0.68kg
ライン出力
  出力形式   : XLR電子バランス(2番HOT)
  最大出力   : +4dBu
  出力インピーダンス   : 47Ω
  周波数特性   : 10Hz-50kHz (-3dB fs=192kHz 時)
  S/N比   : 100dB以上 (@20kHz LPF)
  全高調波歪率   : 0.002% (1kHz fs=192kHz 時 @20kHz LPF)
ヘッドフォン出力
  出力形式   : φ6.3 標準ステレオフォーンジャック
  最大出力   : 300mW + 300mW (32Ω負荷 THD0.05% 時)
  対応インピーダンス   : 16Ω-600Ω
  周波数特性   : 10Hz-50kHz (-3dB fs=192kHz 時)
  S/N比   : 100dB以上 (@20kHz LPF)
  全高調波歪率   : 0.005% (32Ω負荷 100mW fs=192kHz 時 @20kHz LPF)
