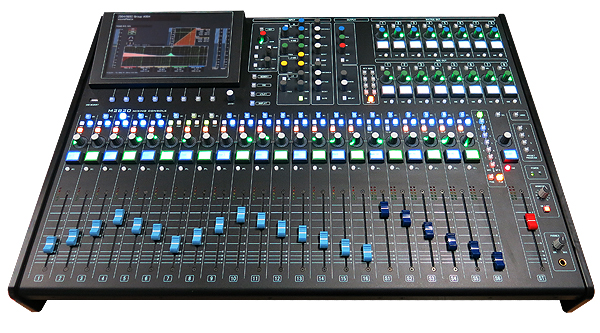

  DIGITAL MIXING CONSOLE  M2820



24bit/192kHz
28input / 10mix output / 8matrix output
インプットには4バンドPEQ、HPF、Delay、Comp&Gateを装備
各アウトプットに8バンドPEQとDelayを装備
全ての入力チャンネルと出力マスターを表面パネル上に配置
Mix送りは、プリ&ポスト、レベルなどダイレクトにコントロール
インプット&アウトプットON-OFF SWはLCD表示付き
undo機能
ダイレクトリコールSW
内蔵電源と外付け電源の2電源
32bit/192kHzで8ch収録が可能なUSBポート
レイテンシー0.5ms


Specification

定格
マイク入力   : 16ch
ライン入力   : 12ch (6 ステレオ)
アナログ出力   : 16ch(ミックス出力 1~8、ミックス 1~8、L/R 入力のマトリックス 1~8 出力)
ステレオ出力   : 2ch(L/R)
モニター出力   : 1ch(L/R)
その他   : ステレオヘッドフォーン出力、メモリー用USB ポート、オーディオアウト用USB ポート、外部コントロール用LAN端子
電源   : AC100V(50/60Hz) (DC外部電源)
外形寸法   : 792(W)×202.5(H)×548(D)mm
重量   : 19.5kg
仕様
<マイク入力チャンネル>
電子バランス   : 入力インピーダンス約 7kΩ
等価入力雑音   : -128dBu 以下
ミックス送り数   : ミックス 1~8、8モノ送り (各 ch PRE/OFF/POST 設定)
ステレオ送り数   : L/R (L/R PAN)
メーター   : 5 ポイントLEDメーター
その他   : チャンネルセレクトスイッチ、PANコントロール / MIXセンドレベルコントロールMIX センド PRE/POST  切替スイッチ、ステレオセンドON / OFFスイッチ、PFLスイッチ、チャンネル表示ON / OFFスイッチ<ミックス  、  マトリックス、ステレオ、 モニター出力チャンネル>
電子バランス   : 出力インピーダンス 50Ω
ミックス出力   : ミックス 1~8、ゲイン-∞~+10dB 可変
マトリックス出力   : 入力:ミックス 1~8 L/R 出力数:8、ゲイン-∞~+10dB 可変 チャンネルセレクトスイッチ、 チャンネル表示 ON/OFFスイッチ、CUEスイッチ、5 ポイントPEQ、ディレイ、出力ボリューム(入力フェーダーと切替使用可能)

ステレオ出力   : L/R、ゲイン-∞~+10dB 可変 チャンネルセレクトスイッチ、チャンネル表示 ON/OFFスイッチ、 CUEスイッチ、5 ポイントPEQ、ディレイ、出力フェーダー
モニター出力   : L/R、ゲイン-∞~+10dB 可変出力ボリューム、モニター出力 ON/OFFスイッチ、ヘッドフォーン出力ボリューム
オシレーター出力   : セレクトスイッチ、1kHz/Pink Noise/OFF切替スイッチ、出力ボリューム出力セレクトスイッチ(画面表示)
アナログ出力仕様
最大出力レベル   : +24dBu (バランス、600Ω負荷)
周波数特性   : +0.5dB/-1dB 20Hz~30kHz、600Ω負荷
全高調波歪率   : 0.03%以下、20Hz~30kHz、600Ω負荷
表示画面および操作系
ディスプレイ   : 10.4 インチ XGA、有効表示 212mm x 160mm
<入力設定操作>
ファンタム電源   : +48V Phantom ON/OFFスイッチ
ゲイン   : +60dB 以上連続可変、-20dBPADスイッチ
イコライザー   : 4 バンド、IN/OUTスイッチ
High   : シェルビング/ピーキング切替スイッチ (ゲイン、BW、F可変) Hi-Mid/Low-Mid
HiMid/LoMid : ピーキングタイプ (ゲイン、BW、F 可変)
Low   : シェルビング/ピーキング切替スイッチ (ゲイン、BW、F可変)
HPF   : -12dB/Oct、cut off 周波数連続可変 、IN/OUTスイッチ
ディレイ   : 1.29ms~23ms、分解能 0.01ms、IN/OUT スイッチ
コンプレッサー   : THRESHOLD、RATIO、ATTACK、DECAYツマミ、IN/OUTスイッチ
ゲート   : THRESHOLD、ATTACK、DECAYツマミ、IN/OUTスイッチ
<出力設定操作>
パラメトリック EQ   : バンド数 8バンド、ON/OFF スイッチ
ゲイン   : ±15dB (0.5dB step)、
周波数   : 周波数特性 1/24オクターブ分解能
バンド幅   : 0.1~30.0 (Q)
ディレイ   : 0.01ms~600ms,分解能 0.01ms, IN/OUTスイッチ
<メモリー操作>
    : メモリーSAVE、メモリーRECALL、メモリー番号表示、チダイレクトリコールスイッチ(4個)
その他   : UNDOスイッチ、フェーダー機能切替スイッチ、液晶画面下表示画面連動スイッチ(8個)
