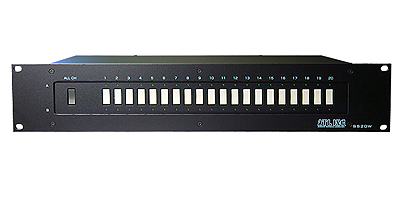

  20ch Signal selector  SS20W




SS20Wは、入力A(プライマリー側)の20ch信号と、入力Bの20ch信号をスイッチで切り換えることで、希望する系統の信号を20chの出力信号として送り出します。電源投入時、電源off時は、プライマリー側のA系統の信号が出力されています。
信号切替は、20chをA⇔B一括で切り換えるスイッチと、1~20chの信号を個別に切り換えるスイッチで行います。どちらの系統が選択されているかLEDの表示で確認できます。一括切替スイッチを使うと、個別に希望するチャンネルを選択していても、一括で系統が切り替わります。
舞台上で催し物が入れ替わる場合のミキサー出力の一括切替、調整室内のメイン卓と客席内の移動卓との出力切替、シグナルプロセッサーを安全に運用していただくための予備機との切替運用など、いざという時に、ラインレベルのアナログ信号の切替作業を迅速・確実に行うことができます。



Specification


アナログ信号入力コネクター   :Whirlwind W2CF(20chマルチケーブル適合)
アナログ信号出力コネクター   :Whirlwind W2CM(20chマルチケーブル適合)
寸法   :EIA規格2U、482mm(W)x88mm(H)x250mm(D)
電源容量   :100V/10VA
