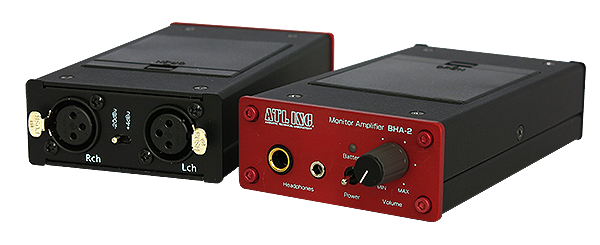

Headphone Amplifier  BHA-2




小型軽量バッテリー駆動のヘッドフォンアンプのまま、BHA-2ではハイファイ化するために、新たに回路を再設計しました。
オーディオクオリティを高めるための、よりパワフルで高音質なパーツ、回路を投入しています。

バッテリーは現在もっとも入手しやすい単三電池4本。
駆動時間はフルパワーで十数時間と短くなっていますが、実際には丸1日問題なく使用できるでょう。
入力コネクターはキャノンXLRで、入力レベル切り替えスイッチ+24dBuと+4dBuを装備しています。
コントロールパネルにはパワースイッチ、バッテリー残量表示LED、標準ステレオヘッドフォンジャック、ステレオミニジャック、ステレオボリュームを装備しています。
また本体をマイクスタンドなどに取り付けできるオプションのアダプターが用意されています。

小型&軽量
単三電池4本で駆動するヘッドフォンアンプ
入力はキャノンXLRメス x2
最大入力+24dBu (スイッチ= +4dBu) /+4dBu (スイッチ = -20dBu)
出力はステレオ標準ジャックとステレオミニジャック
電源ON-OFFスイッチ
入力感度切り替えスイッチ
バッテリー残量表示LED(緑ー黄ー赤)
ステレオ出力ボリューム
約10時間のバッテリー駆動時間 (アルカリ乾電池使用時)
本体をマイクスタンドなどに取り付けできるオプションアダプター



Specification
最大入力レベル   :+24dBu / +4dBu
入力インピーダンス   :4.7 kΩ
最大出力レベル   :190mW + 190mW (32Ω負荷、THD:0.05%時)
周波数特性   :10Hz ~ 100kHz(-1dB)
全高調波歪   :0.04%以下(32Ω、20mW出力時)
残留ノイズ   :-90dBu以下(32Ω、ボリューム最大時)
入力端子   :XLR3メス x2
ヘッドフォン出力端子   :Φ6.3ステレオフォーンジャック
    :Φ3.5ステレオフォーンジャック
電源   :単三電池 x 4
寸法(mm)   :82(W) x 162(D) x 35(H)
重量   :340g(単三電池 x 4含む)
その他   :パワースイッチ、バッテリー残量表示LED、入力感度切り替えSW

マイクスタンドアダプター(3/8インチピッチ)別売
